Uvod u proizvod

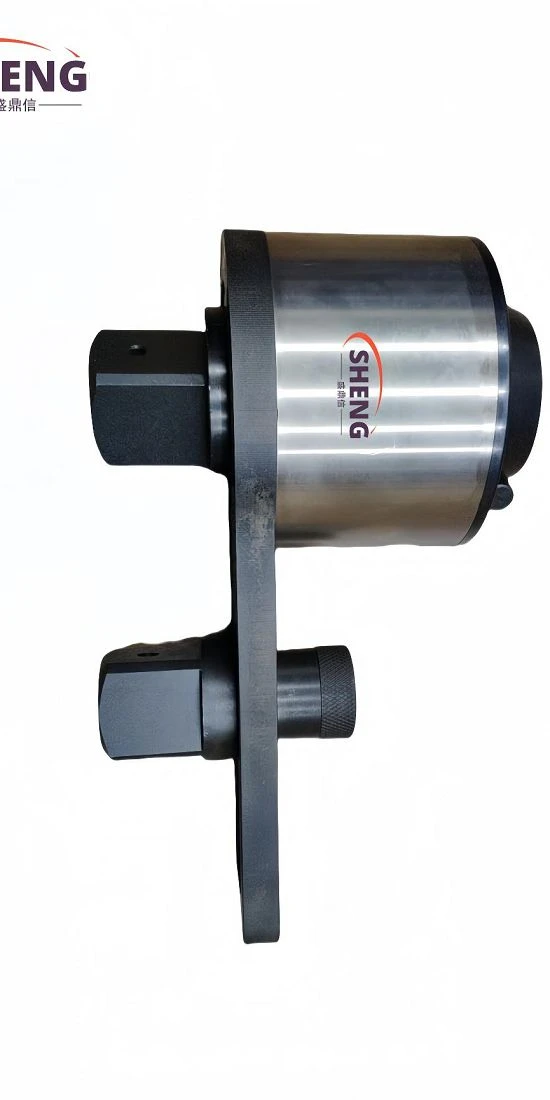

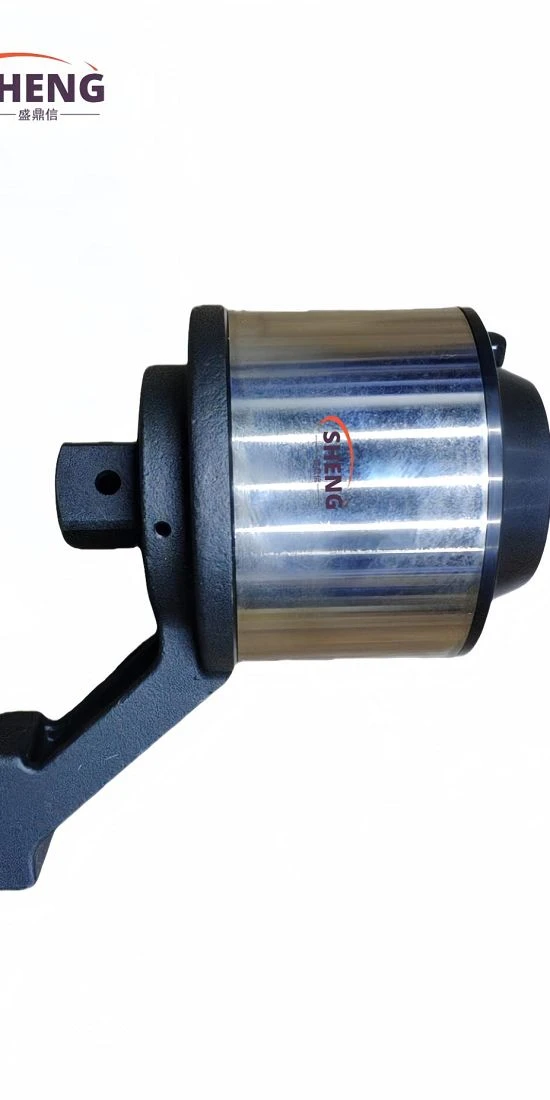

Prijenosni multiplikatori zakretnog momenta ravnog tipa su pogodni za utovar i istovar matica i vijaka u malim prostorima, ali sa velikim vrijednostima momenta. Operater treba samo primijeniti mali obrtni moment kako bi dobio 4-29 puta pojačanje obrtnog momenta kroz mehanizam planetarne redukcije zupčanika, kako bi lako završio zatezanje ili demontažu vijaka i matica.
Specifikacije proizvoda
|
Model |
Max obrtni moment [N.m] |
Omjer prijenosa |
Input driver [u] |
Izlazni drajver [u] |
Veličina (A*B*C*D) mm |
Prilagodljivi vijci dia |
Matica preko stanova |
Težina [Kg] |
|
SDX-100CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*98.5*97*122.4 |
M20-30 |
S30-46 |
2.1 |
|
SDX-100CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*105*147 |
M22-35 |
S32-55 |
3.15 |
|
SDX-100CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*131*120*163 |
M30-45 |
S46-70 |
4.9 |
|
SDX-100CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*163.5*137*199 |
M38-52 |
S55-80 |
8.1 |
|
SDX-100CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*173*146*215 |
M42-60 |
S65-90 |
10.6 |
|
SDX-100CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*170*164*238 |
M52-72 |
S80-105 |
14 |
specifikacije ravnog množitelja momenta
|
Model |
Max obrtni moment [N.m] |
Omjer prijenosa |
Input driver [u] |
Izlazni drajver [u] |
Veličina (A*B*C) mm |
Prilagodljivi vijci dia |
Matica preko stanova |
Težina [Kg] |
|
SDX-200CT-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
SDX-200CT-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
SDX-200CT-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
SDX-200CT-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
SDX-200CT-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
SDX-200CT-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
SDX-200CT-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
SDX-200CT-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
Održavanje množitelja momenta
1. Svi zupčanici i rotirajući dijelovi ovog proizvoda su u dobrom stanju podmazivanja tokom montaže, ali će se mast neizbježno izgubiti tokom naknadne upotrebe. Kada se utvrdi da je efikasnost množenja smanjena ili zupčanik ne može fleksibilno da se okreće, multiplikator treba otvoriti i ponovo nanijeti mast kako bi se poboljšala efikasnost rotacije i produžio vijek trajanja.
2. Molimo koristite moment ključ i množitelj unutar raspona momenta. Kako bi se produžio vijek trajanja alata, najbolje ga je koristiti unutar 80% od maksimalnog izlaznog momenta.
Ako imate bilo kakvu potrebu ili pitanje u vezi s našim prijenosnim multiplikatorima okretnog momenta ravnog tipa, slobodno nas kontaktirajte i imamo profesionalni tehnički tim koji bi vam mogao pomoći, a također bismo mogli proizvesti alat po vašem posebnom zahtjevu ili dizajnirati alat prema vašoj konstrukciji zahtjev i potrebe.
Srdačno pozdravljamo vaš upit!
